Gann lijnen

Terug naar hoofdpagina Gann & Technieken

Dit is een eerste begin van het hoofdstukje Gann lijnen, wat eigenlijk niet los gezien kan worden van de swingcharts van Gann, en ik heb ook lange tijd zitten twijfelen wat ik het eerst moet behandelen.

Beide onderwerpen zijn zeer uitgebreid, de Gann lijnen en de Gann swingcharts. Maar we moeten ergens beginnen, en ik begin maar met de Gann lijnen.

Dit is een eerste ruwe opzet, die bij het vorderen van het stukje zal worden ingedeeld in kleinere paragrafen.

Gann lijnen in een grafiek zien er bijna net uit als trendlijnen (zie grafiek 1 hieronder)
Er is echter een groot verschil.
Een trendlijn wordt getrokken over toppen of onder bodems in een grafiek; terwijl een Gann lijn wordt getrokken vanuit één enkel punt, een top of een bodem in de grafiek.
Daar ziet u dan ook al gelijk het eerste voordeel van een Gann lijn --> er is maar één punt nodig om deze lijn te kunnen trekken --> hetzij een bodem of hetzij een top; terwijl een trendlijn pas kan worden getrokken als de koers al een eind gevorderd is in een bepaalde richting en vooral in het begin regelmatig moet worden bijgesteld.
Gann lijnen moeten niet vanuit elk topje of bodempje worden getrokken, omdat er dan een wirwar aan lijnen ontstaat, maar vanuit een belangrijke top of bodem in de grafiek..
.
Een Gann lijn is een lijn, die een vaste verhouding aangeeft tussen prijs (de verticale as in de grafiek ) en tussen tijd (de horizontale as in de grafiek).
Het meest bekend is wel de Gann 1X1 lijn.
Deze 1X1 geeft aan dat bij elke unit tijd die verstrijkt op de horizontale as, de lijn 1 unit in prijs stijgt op de verticale as.
Indien de kaart dusdanig is geconstrueerd dat 1- unit in prijs dezelfde afstand heeft als 1 - unit in tijd, dan zal de 1X1 lijn onder een hoek van 45 graden over de grafiek lopen.
Gann werkte altijd met handmatig getekende grafieken, waarbij hij consequent een vaste maat tussen prijsunit en tijdunit aanhield, op zo'n wijze dat de 1X1 lijn ook werkelijk onder 45 graden verliep.
Vandaag de dag wordt veel gewerkt met grafieken die worden gemaakt via de computer, waarbij het eenvoudig is de tijd-as en de prijs-as onafhankelijk van elkaar in te zoomen of uit te zoomen, waardoor de 1X1 lijn niet meer onder 45 graden zal verlopen.  Dit heeft tot gevolg dat een gedeelte van het optische effect verloren gaat van de 45 graden lijn, maar zolang uitgegaan wordt van de verhouding 1-unit in prijs X 1-unit in tijd is en blijft het een 1X1 lijn, met behoud van zijn eigenschappen.
.
Hoe groot is nu een prijsunit, en hoe groot is nu een tijdunit.
Wel, dat is index of aandeel afhankelijk, en kan zijn 1 punt per dag, of 1 punt per week of 1 punt per maand enzovoorts, maar ook kan voor zoiets de beste verhouding worden uitgerekend.
.
Behandeld worden nu eerst de lijnen met verschillende verhoudingen en hun eigenschappen en  mogelijkheden, en in een later stadium behandel ik een methode om de juiste grote van een prijsunit per tijdunit uit te rekenen, omdat 1 punt in de Dow nu eenmaal een ander effect heeft als 1 punt in het aandeel Philips per zelfde tijdunit.
.
De Gann lijnen:
We zagen al de lijn met de verhouding prijs - tijd van 1X1.
We kunnen natuurlijk ook een lijn trekken met 2-prijsunits per tijdunit --> 2X1 ; of 4-prijsunits per tijdunit --> 4X1.
Of we draaien de boel om, en nemen per prijsunit - 2 tijdunits --> 1X2  of per prijsunit  - 4 tijdunits  4X1
In de volgende grafiek ziet u hoe die 1X1 of 2X1 of 1X2 lijnen enzovoorts verlopen getrokken vanaf een bodem in de grafiek:

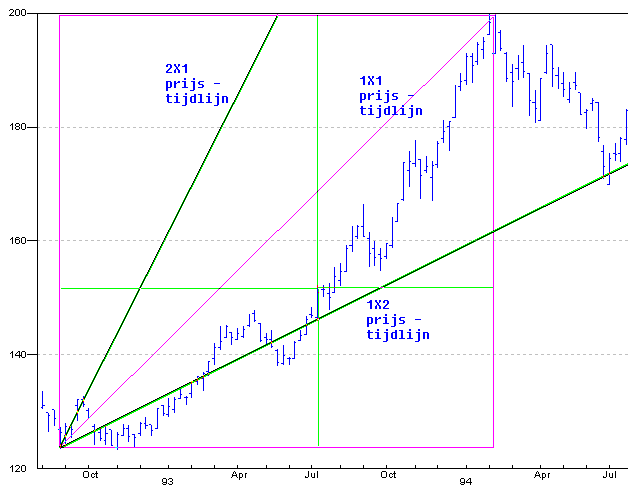

Grafiek 1:

In deze grafiek is 1- prijsunit van 1 punt gelijk aan de grafische afstand van 1- tijdunit van 1 week, dus in dit geval 1 punt per week.
De 1X1  lijn loopt dan keurig onder 45 graden over de grafiek.
.
Andere prijs-tijdlijnen zoals 1X3 en 1X4 ziet u in de volgende grafieken.

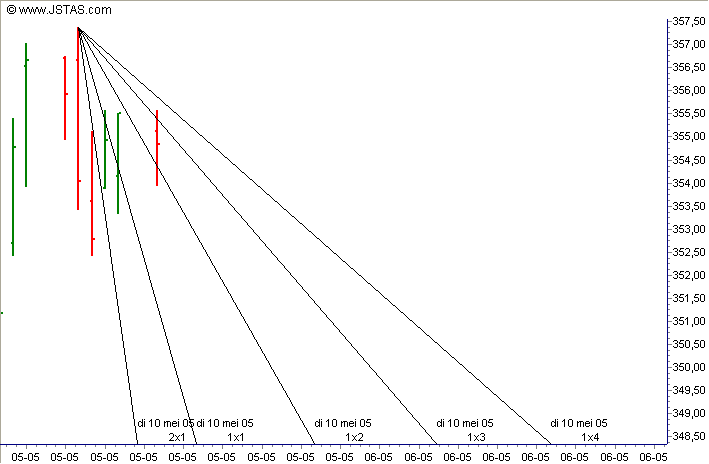

Grafiek 2:

In grafiek 2 ziet u een paar prijs-tijdlijnen getrokken vanaf een top

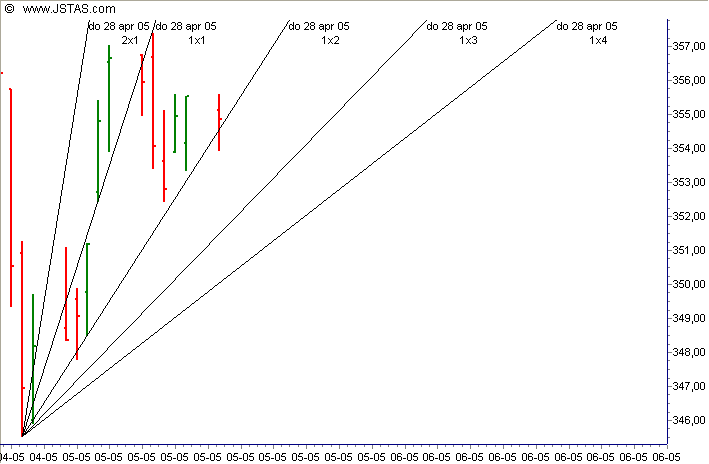

In de volgende grafiek ziet u hoe deze Gann lijnen verlopen getrokken vanaf een bodem:
Grafiek  3:

U ziet dat de 1X1 lijn niet onder 45 graden staat zoals in grafiek 1, wat komt omdat de afstand van 1 prijsunit niet gelijk is aan de afstand van 1 tijdunit in de grafiek, omdat de tijdas is uitgezoomd.
.
.
Volgende keer gaan we verder met de eigenschappen van de lijnen, en hoe met deze lijnen moet worden gehandeld.
.
Groet, Jan.
.
